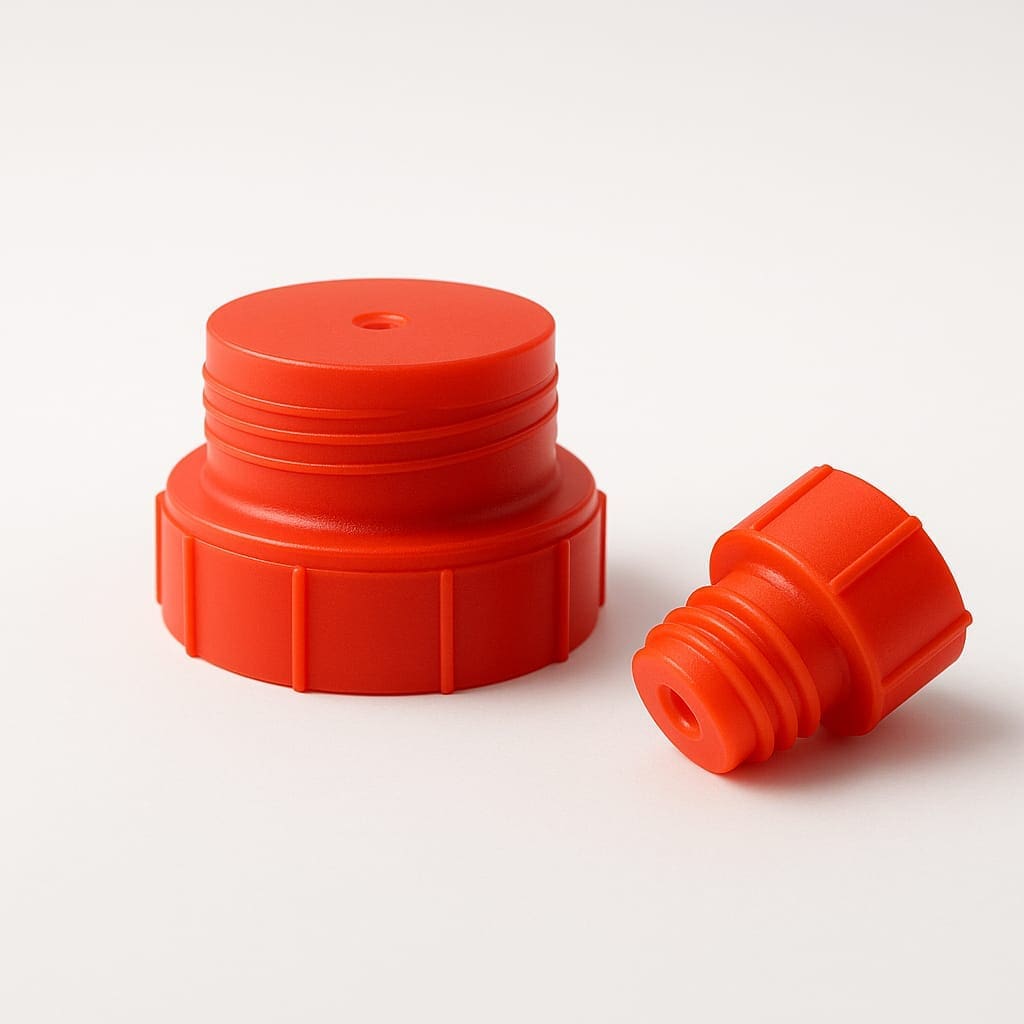

Tabela de referências dos protetores plásticos
Código Pplas | ToPlug Nominal TubingSize | To Fit Thread Size | Dimensão B | Dimensão C | ||
In | In | In | mm | In | mm | |
PPDF-40 | 1/4 | 9/16-18 | .48 | 12.19 | .68 | 17.27 |
PPDF-60 | 3/8 | 11/16-16 | .44 | 11.18 | .87 | 22.10 |
PPDF-80 | 1/2 | 13/16-16 | .50 | 12.70 | .94 | 23.88 |
PPDF-100 | 5/8 | 1 14 | .59 | 14.99 | 1.16 | 29.46 |
PPDF-120 | 3/4 | 1 3/16-12 | .63 | 16.00 | 1.33 | 33.78 |
PPDF-160 | 1 | 1 7/16-12 | .75 | 19.05 | 1.63 | 41.40 |
CÓDIGO Plas | To Fit Thread Size | Dimensão B | Dimensão C | Dimensão D | |||
In | mm | In | mm | In | mm | ||
PPDO-104 | 7/16-20 | .32 | 8.13 | .65 | 16.51 | .38 | 9.65 |
PPDO-105 | 1/2 20 | .32 | 8.13 | .72 | 18.29 | .38 | 9.65 |
PPDO-106 | 9/16-18 | .36 | 9.14 | .78 | 19.81 | .38 | 9.65 |
PPDO-108 | 3/4 16 | .40 | 10.16 | .98 | 24.89 | .38 | 9.65 |
PPDO-110 | 7/8 14 | .45 | 11.43 | 1.11 | 28.19 | .38 | 9.65 |
PPDO-112 | 1 1/16-12 | .62 | 15.75 | 1.31 | 33.27 | .38 | 9.65 |
PPDO-116 | 1 5/16-12 | .62 | 15.75 | 1.56 | 39.62 | .38 | 9.65 |
PPDO-120 | 1 5/8-12 | .62 | 15.75 | 1.88 | 47.75 | .38 | 9.65 |
