Para Tubos SCHEDULE – ABNT NBR 5590
Eletrodutos e Tubos de Condução – ABNT NBR 5597, 5598, 5580, 13057 e 5624 e DIN 2440

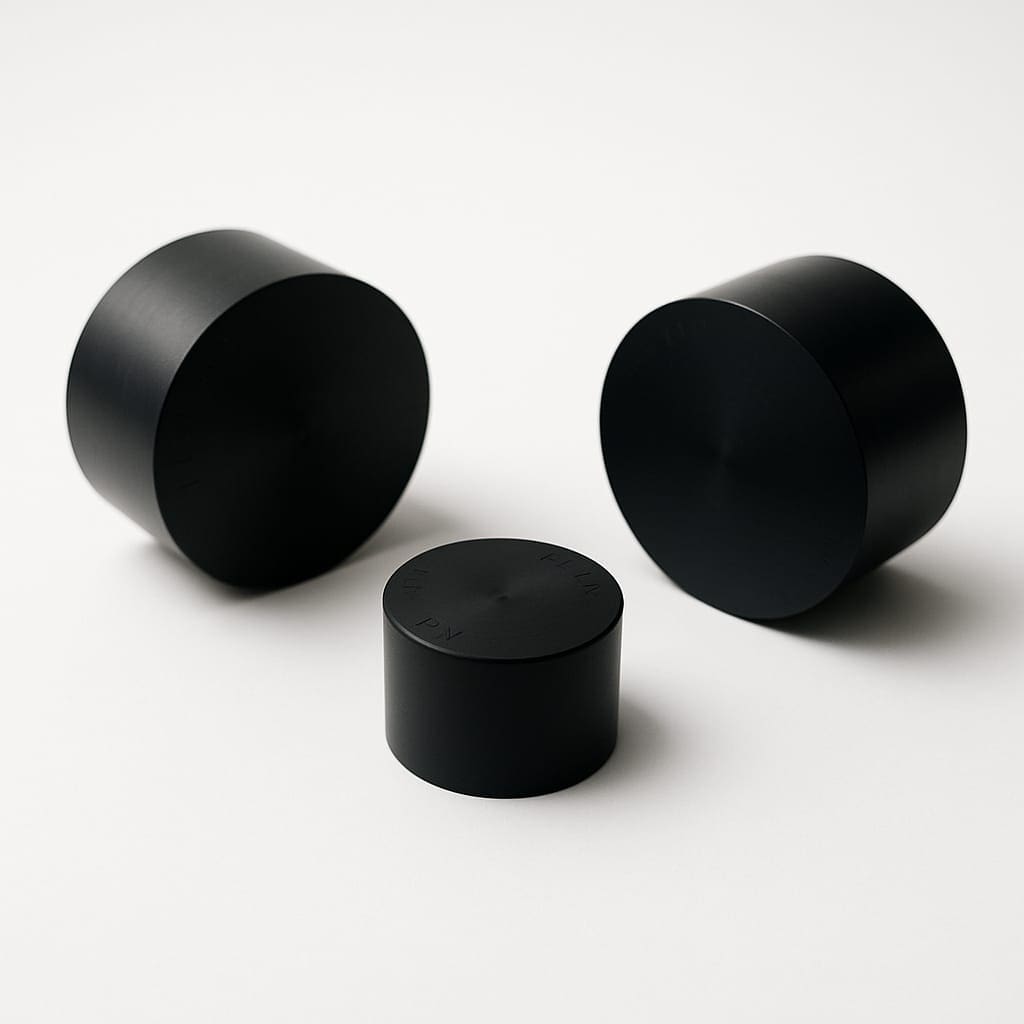

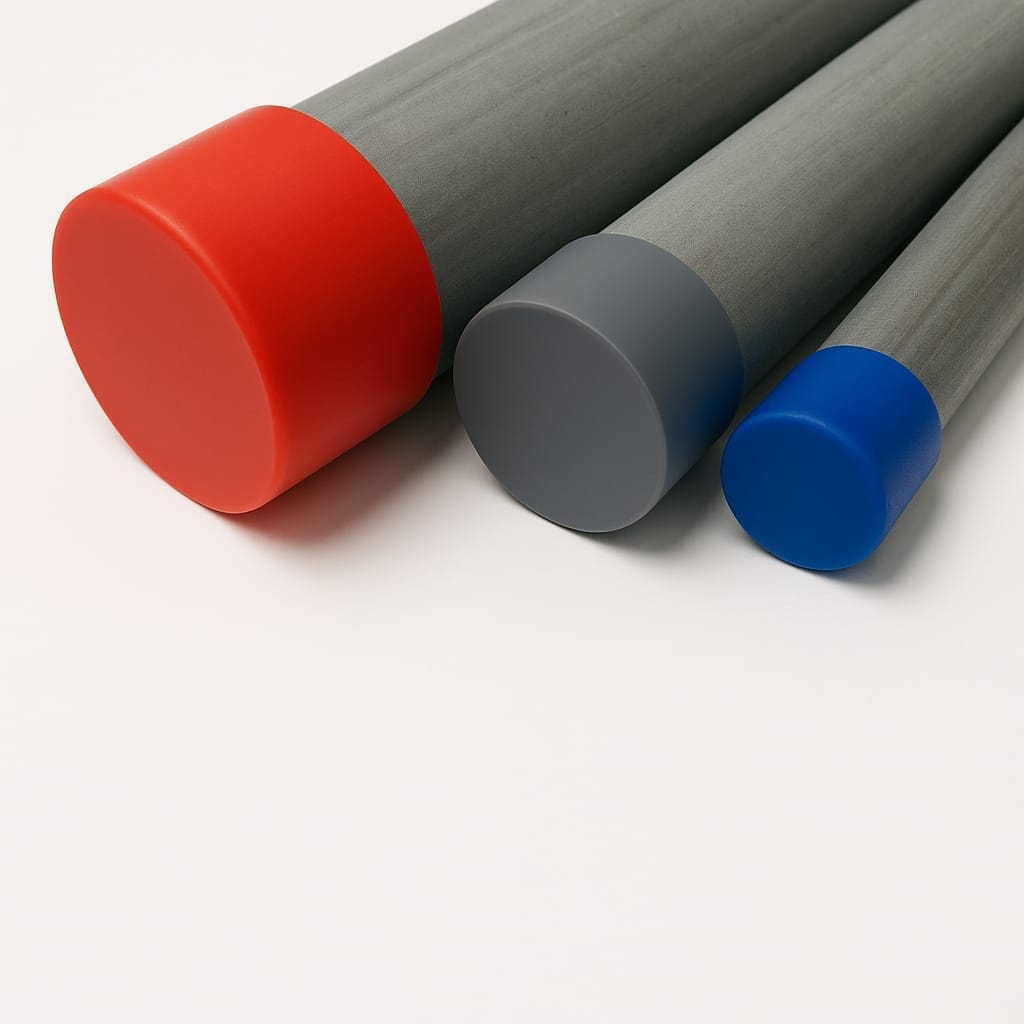

Caps fechados para proteção externa de tubos, eletrodutos e tubos de condução, com diâmetro entre ½ e 16 Polegadas, sendo fabricados em polietileno de baixa densidade.
Tabela de referências dos protetores plásticos
|
Código |
Diâmetro Externo do Tubo |
Altura | |
|
mm |
mm | mm | |
| PE 1/2” F | 20,70 |
21,30 |
16,7 |
|
PE 3/4” F |
25,40 | 26,70 | 22,7 |
| PE 1” F | 31,75 |
33,40 |
22,7 |
|
PE 1-1/4” F |
41,27 | 42,20 | 22,7 |
| PE 1-1/2” F | 47,60 |
48,30 |
26,7 |
|
PE 2” F |
58,70 | 60,30 | 30,7 |
| PE 2-1/2” F | 73,00 |
76,20 |
40,0 |
|
PE 3” F |
87,00 | 88,90 | 41,5 |
|
PE 4” F |
113,00 | 114,30 | 51,5 |
| S 141,3 | – |
141,30 |
80,0 |
| S 168,3 | – |
168,30 |
90,0 |
|
S 177,3 |
– | 177,3 | 90,0 |
|
S 202,4 |
– | 202,4 | 90,0 |
|
S 219,1 |
– | 219,10 | 90,0 |
| S 261,0 | – |
261,0 |
120,0 |
| S 265,2 | – |
265,2 |
120,0 |
| S 273,1 | – |
273,10 |
80,0 |
|
S 323,9 |
– | 323,90 | 150,0 |
| S 355,6 | – |
355,60 |
170,0 |
| S 406,4 | – |
406,40 |
170,0 |
