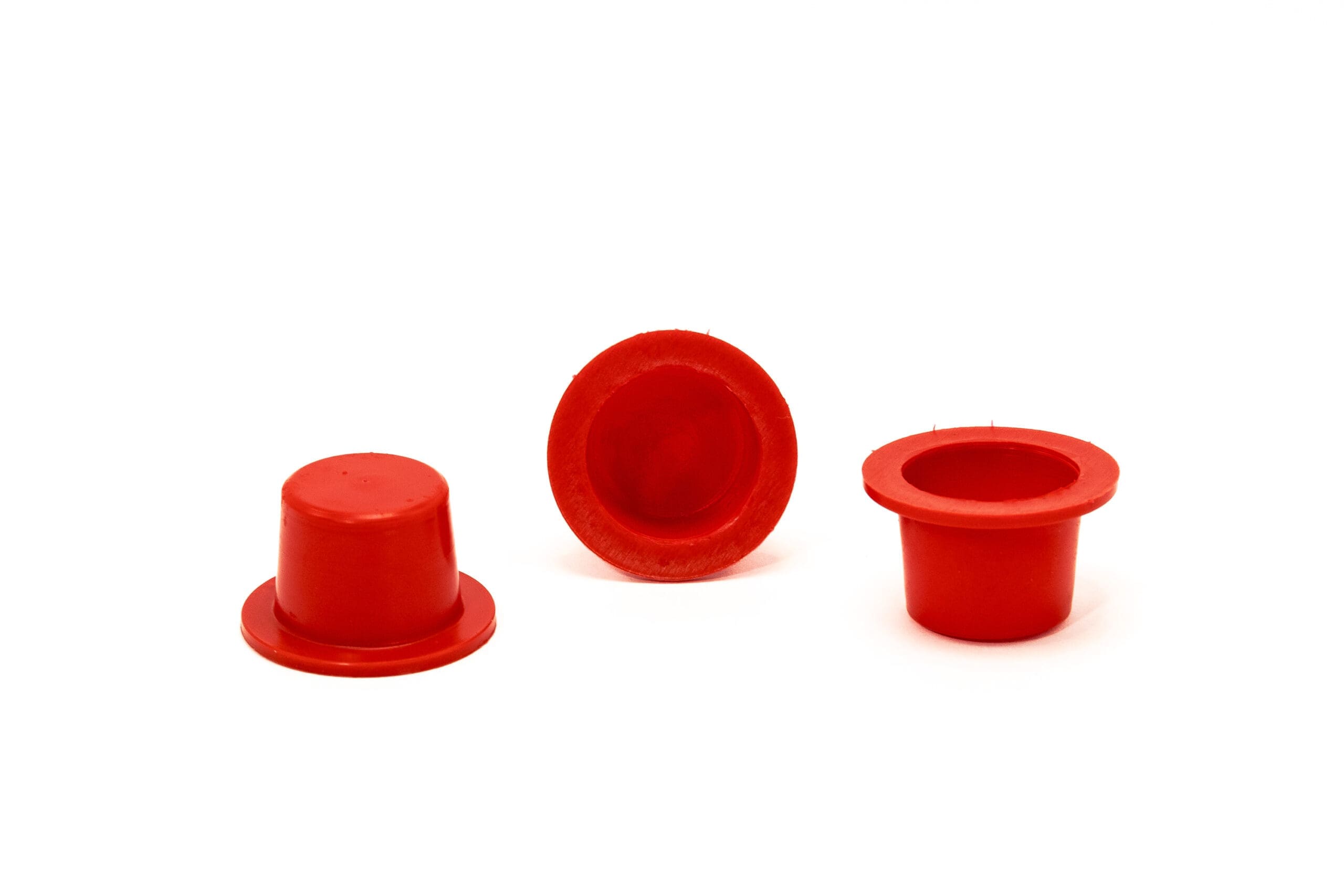

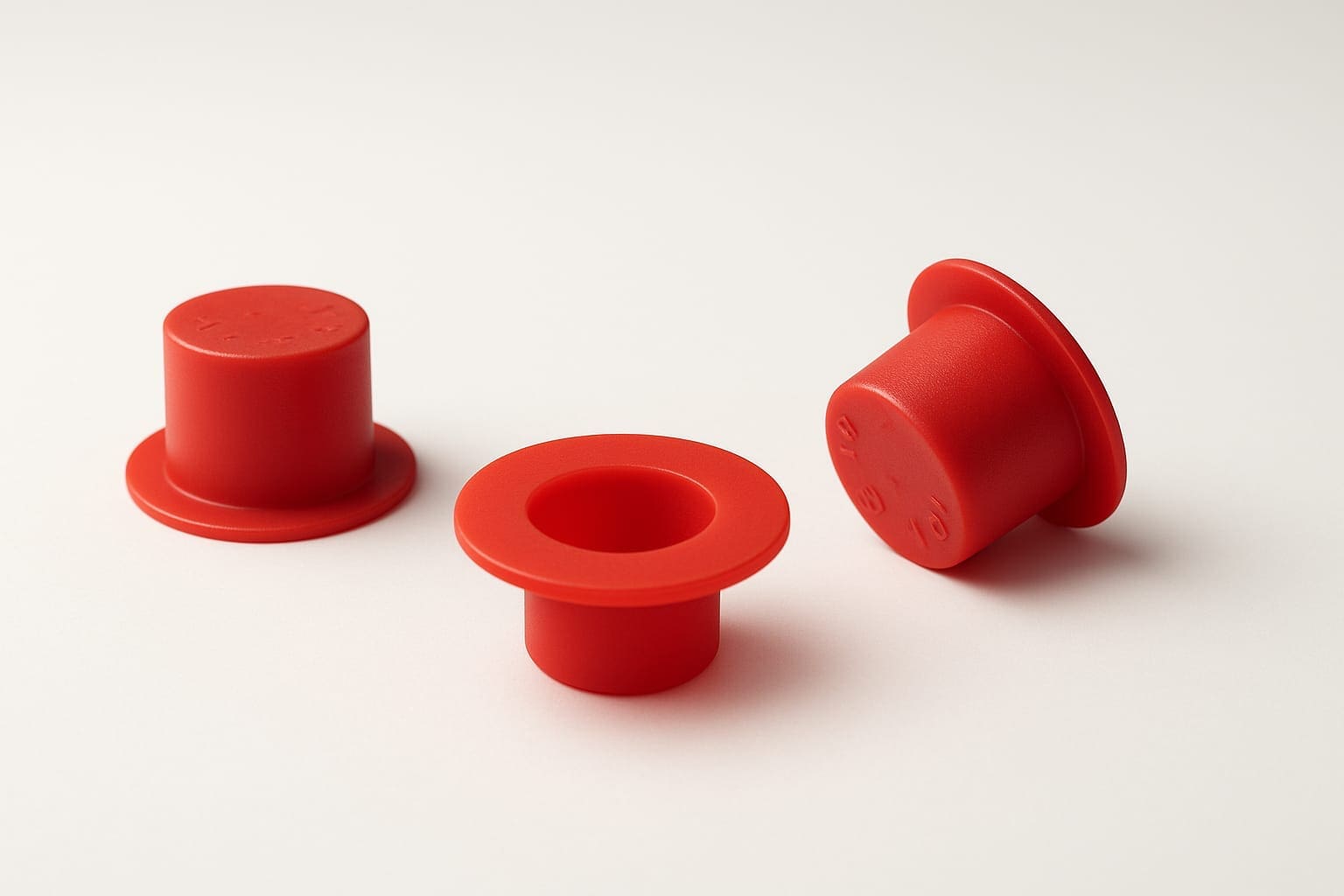

Protetores plásticos com maior conicidade e abas mais largas. Utilizados internamente na proteção de tubos, furos e roscas fêmeas. Fabricados preferencialmente em polietileno de baixa densidade.
Tabela de referências dos protetores plásticos
|
CÓDIGO |
Dimensão A |
Dimensão B |
Dimensão C |
Dimensão D |
Dimensão E |
Dimensão F |
|
mm |
mm |
mm |
mm |
mm |
mm |
|
|
DT 00X |
3.2 |
2.3 |
11.7 |
8.0 |
2.0 |
2.0 |
|
DT 00 |
4.5 |
3.4 |
8.0 |
6.4 |
1.2 |
2.8 |
|
DT 01 |
6.0 |
4.5 |
13.9 |
9.8 |
3.8 |
4.0 |
|
DT 06 |
7.4 |
6.0 |
14.5 |
9.3 |
5.0 |
6.0 |
|
DT 06X |
7.7 |
6.0 |
14.5 |
13.7 |
5.4 |
6.3 |
|
DT 02 |
8.8 |
7.5 |
17.1 |
8.1 |
6.0 |
7.0 |
|
DT 02X |
9.4 |
7.7 |
17.2 |
11.6 |
5.3 |
6.6 |
|
DT 02X AC |
9.4 |
7.7 |
13.5 |
11.6 |
5.3 |
6.6 |
|
DT 03 |
10.6 |
9.5 |
18.0 |
9.3 |
8.0 |
9.0 |
|
DT 04 |
12.2 |
11.2 |
19.6 |
9.1 |
9.4 |
10.7 |
|
DT 05X |
14.6 |
12.5 |
18.7 |
12.9 |
11.0 |
12.8 |
|
DT 05 |
15.3 |
12.8 |
21.3 |
11.5 |
11.6 |
12.8 |
|
DT 07 |
18.6 |
14.8 |
25.3 |
14.5 |
13.1 |
17.4 |
|
DT 09 |
19.7 |
18.0 |
27.5 |
12.6 |
16.4 |
18.3 |
|
DT 10 |
21.6 |
18.9 |
30.0 |
12.2 |
17.7 |
20.0 |
|
DT 11 |
22.8 |
21.0 |
29.2 |
15.2 |
17.7 |
20.4 |
|
DT 12 |
25.0 |
20.8 |
35.0 |
25.0 |
18.4 |
22.7 |
|
DT 08 |
29.0 |
24.6 |
33.0 |
16.4 |
22.8 |
27.3 |
|
DT 13 |
29.0 |
24.2 |
38.8 |
25.0 |
21.6 |
22.6 |
|
DT 14 |
30.8 |
27.0 |
42.0 |
25.0 |
24.7 |
28.8 |
|
DT 15 |
36.5 |
31.9 |
51.8 |
25.0 |
29.5 |
31.5 |
|
DT 16 |
41.0 |
38.5 |
60.0 |
18.8 |
36.2 |
39.7 |
