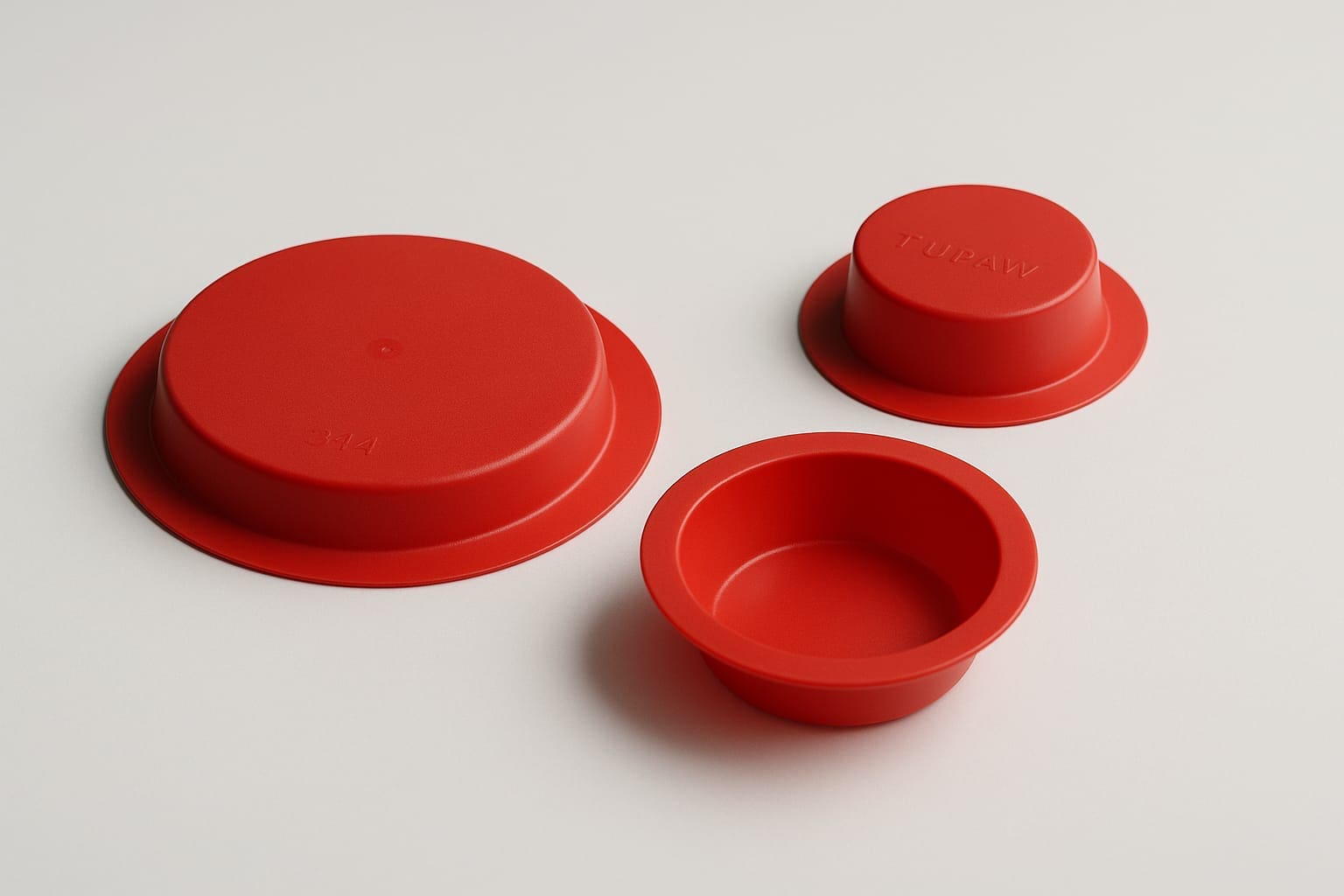

Protetores plásticos cônicos e rasos utilizados interna ou externamente. Frequentemente usados em locais que necessitam de menor área de proteção. Fabricados preferencialmente em polietileno de baixa densidade.
Tabela de referências dos protetores plásticos
CÓDIGO Pplas | Dimensão A | Dimensão B | Dimensão C | Dimensão D | Dimensão E | Dimensão F |
mm | mm | mm | mm | mm | mm | |
R 01 | 6.4 | 5.7 | 12.6 | 4.4 | 4.6 | 4.8 |
R 02 | 12.7 | 11.7 | 22.0 | 9.7 | 9.0 | 9.2 |
R 03 | 17.5 | 17.0 | 25.4 | 10.0 | 14.9 | 15.7 |
R 04 | 19.7 | 19.0 | 25.0 | 9.3 | 15.5 | 16.3 |
R 05 | 23.4 | 22.0 | 27.0 | 10.0 | 20.0 | 20.0 |
R 06 | 28.0 | 24.2 | 33.6 | 12.3 | 22.0 | 25.1 |
R 07 | 33.0 | 29.8 | 35.9 | 16.1 | 27.9 | 30.7 |
R 08 | 38.2 | 36.4 | 43.4 | 11.0 | 34.0 | 36.2 |
R 09 | 40.0 | 38.3 | 43.7 | 13.5 | 35.6 | 38.0 |
R 10 | 41.2 | 39.3 | 43.6 | 13.2 | 36.3 | 38.3 |
R 11 | 46.0 | 43.0 | 56.5 | 14.2 | 40.2 | 45.2 |
R 12 | 53.2 | 52.0 | 69.0 | 13.6 | 49.5 | 50.5 |
R 13 | 73.5 | 71.0 | 80.4 | 11.2 | 69.0 | 72.1 |
R 14 | 78.0 | 76.0 | 83.5 | 17.3 | 72.5 | 73.0 |
R 15 | 79.8 | 78.6 | 90.8 | 11.0 | 75.7 | 78.5 |
R 16 | 86.0 | 84.0 | 101.5 | 11.0 | 82.3 | 84.5 |
R 17 | 90.0 | 89.0 | 95.0 | 14.0 | 85.5 | 87.5 |
R 18 | 121.0 | 119.0 | 145.8 | 16.5 | 117.3 | 120.5 |
R 19 | 128.0 | 125.0 | 136.0 | 9.5 | 124.0 | 126.0 |
R 19A | 131.0 | 128.0 | 140.0 | 20.0 | 126.5 | 128.2 |
R 20 | 134.0 | 132.0 | 144.0 | 15.0 | 129.0 | 130.0 |
R 21 | 136.8 | 131.8 | 150.3 | 26.4 | 129.4 | 134.8 |
